一、概述：

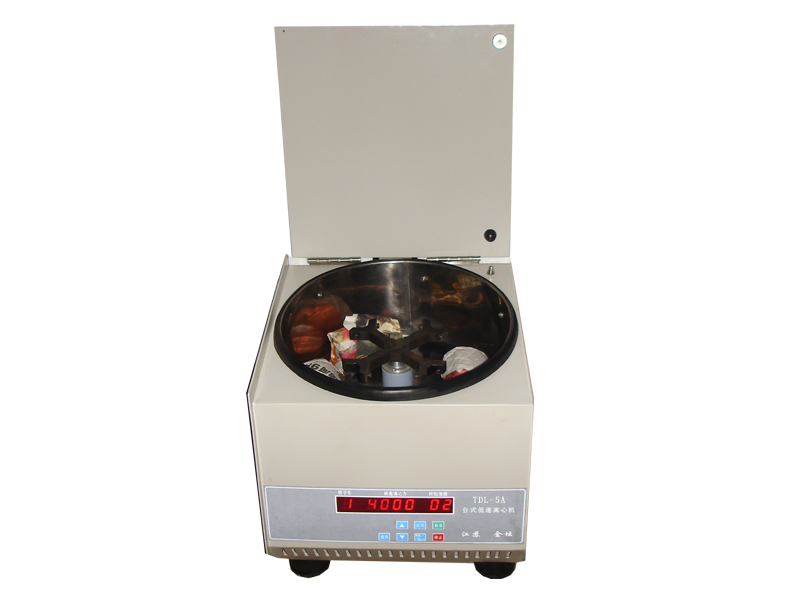

TDL-5 型臺式低速大容量離心機具有運行平穩、噪音低、造型美觀、配有安全門鎖裝置，自動調節平衡，控制精度高等特點，可廣泛應用于生物化學、醫學研究、藥物學等科研單位。
本儀器可在環境溫度為
二、工作原理：
將裝有等量試液的離心容器（離心瓶、離心管等）對稱放置在水平轉子內，通過電動機帶動磚頭高速旋轉，產生的相對離心力（RCF）使試液分離，相對離心力的大小取決于試樣所處的位置至軸心的水平距離即旋轉半徑R和轉速n，其計算公式如下：
RCF=1.118×10-5n2R (g)
n--------轉速 (轉/分)
R--------旋轉半徑 (厘米)
混合液中粒子分離、沉淀所需的時間Ts由下式計算：
27.4×(logeRmax-logeRmin)μ
Ts=———————————————— (分)
n2r2(σ-ρ)
式中： ρ-------------------混合液密度 （ 克/立方厘米）
μ-------------------混合液粘度 （泊）
n-------------------轉速 （轉/分）
r--------------------粒子半徑 （厘米）
σ--------------------粒子密度 （克/立方厘米）
Rmax--------離心試液的底至軸心的水平距離（厘米）
Rmin---------離心試液的面至軸心的水平距離（厘米）
三、技術參數:
|
最高轉速 |
4000r/min |
最大相對離心力 |
2770xg |
|
容量
|
100ml×4
50ml×8
15ml×16 10ml×12 |
定時范圍 |
0～99min |
|
電源 |
～220V 50Hz |
||
|
重量 |
|
||
|
外型尺寸 |
470×395×400 （L×W×H） |
輸入功率 |
250W |
|
熔斷器規格 |
|
配用轉頭：
|
型號 |
轉頭名稱 |
容量 |
最大相對離心力 |
極限轉速 |
|
1 |
水平式 |
100ml×4 |
2770(xg) |
4000r/min |
|
水平式 |
50ml×8 |
2770(xg) |
4000r/min |
|
|
水平式 |
15ml×16 |
2770(xg) |
4000r/min |
|
|
2 |
水平式 |
10ml×12 |
2770(xg) |
4000r/min |
四、結構和性能：
離心機由主機、離心管和離心杯、電源線組成，為臺式。
TDL-5最高轉速為：4000r/min。
污染等級：2
1、電源開關 2、控制面板 3、門鎖 4、平衡機構 5、密封件 6、轉子 7、水平轉子 8、轉軸螺母 9、蓋門 10、離心杯 11、電控系統 12、離心腔13、機架 14、支撐
五、安裝與調試
離心機應放置在堅固平整的操作臺面上，距墻
六、操作程序
（1）每支試管中等量放置樣品后放入轉子內，避免由于重量不均勻，放置不對稱，而使儀器在運轉過程中產生震動。
（2）蓋好蓋門，將儀器接上電源，打開儀器左側的電源開關，此時儀器已處于待機狀態。
（3）如需調調整儀器的運行參數，可按時間和轉速相對應的“△”、“▽”鍵調至所需的參數值。
（4）按運轉鍵啟動離心機，運轉指示燈亮，當儀器到達設定時間后自行停機，停機指示燈亮。
（5）離心機出廠時，已按常用要求對其工作轉速和運轉時間作了出廠設定，您可立即啟動機器運行。如果出廠設定值與您的工作參數不對應，您可按操作說明重新設定，設定的轉速不得超過轉頭所限定的極限轉速。
七、保修說明
1、本儀器保修期為一年，在保修期內如人為因素造成儀器損壞，需本廠修理的需支付適當?shù)男蘩碣M用。
2、用戶如需購買離心管或碳刷等易耗品，請與我公司銷售部聯系。
九、電氣原理圖：
十、常見故障及排除方法：
|
序號 |
常見故障 |
故障原因 |
排除方法 |
|
1 |
插上電源后
待機無顯示 |
電源插頭松
保險絲壞
電源變壓器壞
顯示面板電源連接線損壞 |
插緊
更換
更換
檢查維修 |
|
2 |
無法更改數據 |
控制面板故障 |
更換 |
|
3 |
顯示窗口正常，
離心機無法啟動運行 |
通訊電纜插頭松或
壞電機連接線松 |
更換
插緊 |
|
4 |
門鎖不動作 |
門鎖連接線插頭松門鎖壞 |
插緊
更換 |
|
5 |
運行過程中不能
升到設定轉速 |
門開關松 |
檢查門蓋或
插緊門開關插頭 |
十一、運輸和貯存：
1、本儀器出廠時均按防雨、防潮、防震要求進行包裝，并牢固地定位在包裝箱內，用戶在搬運過程中不允許將包裝箱倒置或拋摔及劇烈的碰撞，以免損壞儀器或附件；
2、儀器若長時間不用時，應將儀器按防潮、防震的要求包裝好，并貯存在
十三、開箱和檢查：
1、按外包裝箱的“向上”標志放置，拆開包裝箱，（拆木制包裝箱時，勿亂敲及亂撬，以免傷及儀器）取出儀器。
2、按包裝箱內所附的裝箱單清點檢查儀器及附件，如有差錯請及時與供應或我公司銷售部門直接聯系。
